 Problème de capteur TPS de chiotte ...

Aller en bas
+4
Thiéfaine
Manu16
calousky
gabatch
8 participants
AuteurMessage
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyDim 3 Jan 2016 - 22:46

Voici ma contribution à la LEM des propriétaires de Buell ...
 Evil or Very Mad

L'année 2016 commence bien, au moins je sais maintenant pourquoi ma chiotte déconnait un max et roulait comme une jap !!!!

Problème de capteur TPS de chiotte ... Img_2016

Problème de capteur TPS de chiotte ... Img_2017

Je précise les symptômes, ratatouillage à mort, ralenti de mer.. disons très instable, moto qui calle quand elle veut, pas de code erreur ... une Buell quoi !!!

En section "Recherche-Echange", Badao40 me propose ceci "merci à lui"
Problème de capteur TPS de chiotte ... 15122110
mais ce qui est bizarre c'est que les couleurs sont inversés avec l'orange et le noir, sur les docs de chez Tonton Eric Problème de capteur TPS de chiotte ... 76325310
c'est pareil que mon capteur mais pas comme celui que Badao40 me propose !!!!!! des suggestions, j'inverse ou pas  moi je pense "ou pas" je change simplement la connectique et c'est bon, les couleurs resteront là ou elles sont ...
Revenir en haut Aller en bas
calousky

calousky


Nombre de messages : 978
Localisation : St Ju' 87
Ma Buell : N’a plus, DS 19 64' à remettre en route king
Date d'inscription : 30/11/2015

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 4 Jan 2016 - 5:23

Non Gabatch, la différence est que celui de Badao40 (exactement le même que celui que j'ai monté moi-même) est ajouré au centre, donc selon la façon dont on le regarde on peut avoir l'impression que les fils sont inversés; tu verras de toute façon il n'y a pas d'erreur possible.
Revenir en haut Aller en bas
Manu16

Manu16


Nombre de messages : 13642
Age : 55
Localisation : Angoulême
Ma Buell : XB12X Ulysses 2006 Break full bazar et tout et tout à ma sauce, que du coup, ben c'est la mieux.
pis une seconde, jumelle de 6 mois...spa raisonnab'
Date d'inscription : 09/08/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 4 Jan 2016 - 22:55

Euh Calou....je suis de l'avis de Gabatch...
sur la pièce Buell, le noir est le plus proche du trou central, alors que la pièce de Badao40, c'est l'orange... scratch
Revenir en haut Aller en bas
Thiéfaine




Nombre de messages : 1163
Age : 46
Date d'inscription : 14/02/2008

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 4 Jan 2016 - 23:28

Oui j'ai connu ça ! je l'ai réparé en grignotant le plastique avec de belles soudures en finition..

Il suffit de démarrer sa bécane, trifouiller un peu les fils, et tu t'aperçois vite si le problème viens de là.
Revenir en haut Aller en bas
calousky

calousky


Nombre de messages : 978
Localisation : St Ju' 87
Ma Buell : N’a plus, DS 19 64' à remettre en route king
Date d'inscription : 30/11/2015

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyMar 5 Jan 2016 - 6:38

ha ouais en effet scratch mais je dirais que la couleur importe peu, faut juste que l'ordre de connexion dans la prise soit identique entre les deux.
Après on peu contrôler via ecmspy que tout est ok grâce aux valeurs de Gunter:

"These are the voltages taken from my TPS used for bench tests (which is a 2003 model type):

- TPS unmounted: 0.53V
- fully closed throttle: 0.84V
- "idle" position (5.1°): 1.03V
- WOT 1 (84°/253 TPS 8bit): 4.44V
- WOT 2 (fully opened): 4.65V "
Revenir en haut Aller en bas
Manu16

Manu16


Nombre de messages : 13642
Age : 55
Localisation : Angoulême
Ma Buell : XB12X Ulysses 2006 Break full bazar et tout et tout à ma sauce, que du coup, ben c'est la mieux.
pis une seconde, jumelle de 6 mois...spa raisonnab'
Date d'inscription : 09/08/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyMar 5 Jan 2016 - 21:35

calousky a écrit:
ha ouais en effet scratch mais je dirais que la couleur importe peu, faut juste que l'ordre de connexion dans la prise soit identique entre les deux.
Après on peu contrôler via ecmspy que tout est ok grâce aux valeurs de Gunter:

"These are the voltages taken from my TPS used for bench tests (which is a 2003 model type):

- TPS unmounted: 0.53V
- fully closed throttle: 0.84V
- "idle" position (5.1°): 1.03V
- WOT 1 (84°/253 TPS 8bit): 4.44V
- WOT 2 (fully opened): 4.65V "


toutafé ! Very Happy
Revenir en haut Aller en bas
pjt59

pjt59


Nombre de messages : 1647
Age : 37
Localisation : Marchiennes (Lille/Valenciennes) 59 Nord
Ma Buell : xb12RR de 2010
Date d'inscription : 02/12/2014

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptySam 9 Jan 2016 - 8:51

Ceci dit tant que les fils ne se touchent pas c'est pas cense nuire au bon fonctionnement du capteur
disons que c'est prevenir pour mieux guerir...
Revenir en haut Aller en bas
rbuell

rbuell


Nombre de messages : 59
Age : 39
Localisation : Ségrie 72
Ma Buell : XB12 S 2004
Date d'inscription : 31/07/2012

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptySam 9 Jan 2016 - 14:34

Mon capteur avait le même aspect avec plusieurs fils dénudés qui ne se touchaient pas mais de mémoire à 5,6/5,7 ° donc juste après le régime de ralenti, sur ECMSPY, il m'indiquait 100% d'ouverture, je l'avais changé et c'était bon .
Après est-ce que les fils dénudés et ce problème était lié je ne sais pas .
Revenir en haut Aller en bas
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyMar 23 Fév 2016 - 23:16

Bijour !!! Quelqu'un aurait une photo de son capteur TPS et de la connectique qui va avec, pour voir l'ordre des fils, parce que là je me fais des noeuds à la tête avec un capteur neuf «capteur adaptable» et une connectique différente de celle d'origine, les couleurs sont elles aussi différentes. L'ECMSpy me met ouverture du papillon à 100% même quand la papillon est fermé !!!!!!!

Thieu avait écris:
Ce qui compte, c'est pas tellement l'ordre en sortie de capteur, mais celui dans le connecteur. Il faut que les couleurs de fil soit au bon endroit dans la prise triangulaire. Et que les valeurs de résistance sont équivalentes :

https://buell.actifforum.com/t24558-tub-xb-pre-2008-tps-replacement-part

  Si vous cherchez des capteurs equivalents, il faut assurer qu'ils fassent 4kOhms entre le noir et le rouge, et que la resistance soit de l'ordre de 650 Ohms ( entre 550 et 750...) entre le vert et le noir, en position "au repos".


Je viens de regarder, j'ai 3,49 kOhms entre le noir et le rouge et 640 Ohms entre le vert et le noir, j'ai bien compris que l'ordre en sorti et les couleurs des fils du capteur est peu importante mais que le plus important est le branchement qui est fais dans la connectique "à droite de la photo", côté ECM, 3 fils "rouge/blanc, noir/blanc, violet/vert" ce qu'il me faudrait c'est l'ordre qui va avec quoi !!!!!...

TPS monté à l'origine...
Problème de capteur TPS de chiotte ... 76324511

et mon capteur TPS TH66
Problème de capteur TPS de chiotte ... 15122111


Merci à vous ...... ah oui, avec mon test de ce soir, je viens juste de constater que ma batterie est morte et que mon pneu arrière aussi !!!! je l'adore ma Buell, elle n'a pas roulé depuis 6 mois et il y a toujours un truc à faire dessus !!!!!! Mad
Merci....
Revenir en haut Aller en bas
McGyver
Admin
McGyver


Nombre de messages : 33798
Age : 53
Localisation : bout du lac de G'nèv'
Ma Buell : XB12S 04
S1WL 98
X1 viper
1190RX (même que c'est pas une Buell mais une ibiârh)
Problème de capteur TPS de chiotte ... 506615
Date d'inscription : 25/09/2006

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyMer 24 Fév 2016 - 11:04

Problème de capteur TPS de chiotte ... 0996b43f80219b18

ça, c'est le schéma typique d'un capteur TPS. Sans tenir compte de la couleur des fils, on remarque un 5v+ sur le connecteur A, une masse sur le connecteur B et une tension de signal variable sur le C.
La résistance mesurée entre A et B doit être de l'ordre de 4'000 Ohm et entre A et C de l'ordre de 650 Ohm au repos. La mesure de ces résistances permet donc de déterminer la couleur du fil de chaque connecteur.

Côté Buell, la couleur des fils correspondant c'est

rouge-blanc pour le 5v+ (connecteur A)
noir-blanc pour la masse (connecteur B)
violet-jaune pour le signal (connecteur C)

Donc pour Gabatch :
capteur-moto
rouge -> noir-blanc
vert -> violet-jaune
noir -> rouge-blanc

(ce qui est étonnant, mais correspond aux mesures ci-dessus) study
Revenir en haut Aller en bas
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyDim 13 Mar 2016 - 14:59

Salut à tous, bon après montage et essai suite à votre aide, toujours rien, la moto démarre, mais ne tiens pas du tout le ralenti, elle câle aussi sec, avec ECMSPy aucune info concernant l'ouverture de mon papillon, le % reste à zéro malgré une ouverture plus ou moins nette, le problème ne vient pas du logiciel car j'arrive à lire ma carto et faire des tests, sauf qu'à partir d'un moment le logiciel me demande de passer en hors connexion pour poursuivre.... ????

Les relevés avec mon multimètre sont ok, peut-être un problème de modèle de capteur TPS https://i.servimg.com/u/f84/19/26/99/20/img_2010.jpg

Vu que depuis mon arrivé sur Toulouse, en juillet 2015, je ne suis allé qu'une seule fois au taf en bécane, la seul fois que Bubulle à rouler sur le bitume Toulousain d'ailleurs, cela deviens urgent, j'ai jamais été autant emmerdé avec une bécane qu'avec celle-là !!!!

Franchement à l'heure actuel pour pouvoir rouler tous les jours en Vtwin, moto super fiable comparé à Buell, Yamaha et sa MT01 me fais de l'oeil !!!!!
Revenir en haut Aller en bas
calousky

calousky


Nombre de messages : 978
Localisation : St Ju' 87
Ma Buell : N’a plus, DS 19 64' à remettre en route king
Date d'inscription : 30/11/2015

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyDim 13 Mar 2016 - 16:22

La valeur du curseur tps reste à zéro scratch  et les autres valeurs, t'indiquent bien la température, la tension batterie Question  et si tu veux lire ou effacer le journal des erreurs ça marche Question
Revenir en haut Aller en bas
McGyver
Admin
McGyver


Nombre de messages : 33798
Age : 53
Localisation : bout du lac de G'nèv'
Ma Buell : XB12S 04
S1WL 98
X1 viper
1190RX (même que c'est pas une Buell mais une ibiârh)
Problème de capteur TPS de chiotte ... 506615
Date d'inscription : 25/09/2006

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 14 Mar 2016 - 10:04

en lisant ça, je me demande si t'as pas un fil cassé entre le connecteur du capteur TPS et l'ECM study

faudrait vérifier si t'as bien la masse sur le fil noir-blanc du connecteur TPS, +5v sur le fil rouge-blanc et la continuité sur le fil violet-jaune entre le connecteur TPS et celui de l'ecm (position 4 du connecteur gris) Wink
Revenir en haut Aller en bas
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 14 Mar 2016 - 23:09

McGyver a écrit:
en lisant ça, je me demande si t'as pas un fil cassé entre le connecteur du capteur TPS et l'ECM study

faudrait vérifier si t'as bien la masse sur le fil noir-blanc du connecteur TPS, +5v sur le fil rouge-blanc et la continuité sur le fil violet-jaune entre le connecteur TPS et celui de l'ecm (position 4 du connecteur gris) Wink

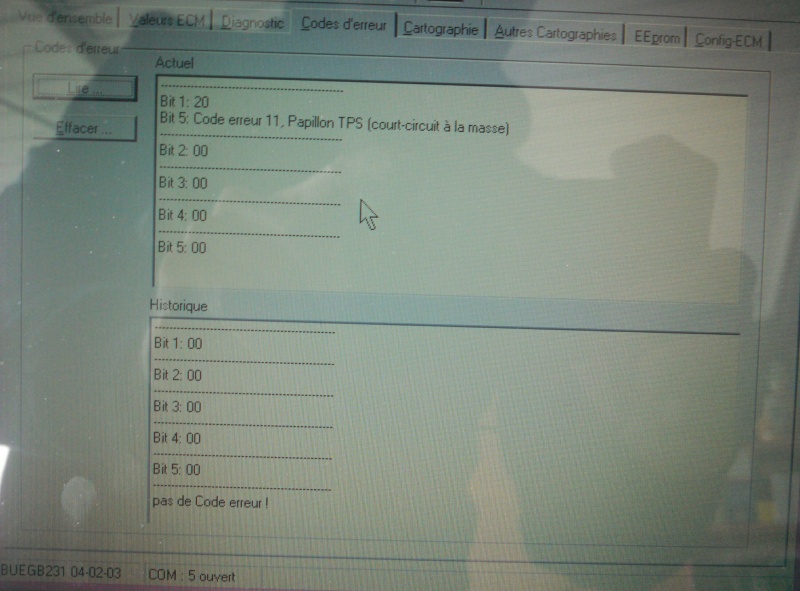

Salut MC, c'est bizarre que tu me dise ça, car j'ai un code erreur qui m'apparait à l'écran maintenant Evil or Very Mad
Problème de capteur TPS de chiotte ... Img_2012

Et toujours rien, bien sûr pour les données de la batterie, elle est faible car je lui tire sur la gueule !!!!
Problème de capteur TPS de chiotte ... Img_2013
Problème de capteur TPS de chiotte ... Img_2014
Evil or Very Mad Evil or Very Mad Evil or Very Mad

Bon, j'ai commencé à démonter mon amorto arrière, le ventilo, enlevé tout l'adhésif noir de l'ECM, la boite à fusibles jusqu'à la tête de fourche, demain je regarde avec le multimètre et tes infos...

Problème de capteur TPS de chiotte ... 72239710

Kenavo...
Revenir en haut Aller en bas
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptySam 7 Mai 2016 - 15:26

Bon, après avoir tous démonté et vérifié, j'ai toujours un code erreur 11 (Papillon TPS, court circuit à la masse), la moto démarre nickel, mais quand j’essore un chouillat la poignée, la moto cale direct confused au niveau de l'ECMSpy l'aiguille des gaz vacille mais aucune indication au niveau du % d'ouverture.

Ah oui, j'ai oublié, vlà que mon feux arrière s'allume constamment en stop confused je dois avoir une masse de merde quelque part, mais alors où ????????
Revenir en haut Aller en bas
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyMar 10 Mai 2016 - 0:05

Bon après réflexion, j'ai démonter mon capteur TPS, pour faire simple ma bécane est fabriqué en juillet 2006, mise en circulation en octobre 2006, mais mon brelon est un modèle 2007 et j'ai un capteur TPS neuf en ma possession pour modèle de corps d'injection d'avant 2007 scratch scratch scratch il me reste plus qu'à trouver ou un corps d'injection d'avant 2007 ou alors un capteur TPS modèle 2007 et de refourguer mon capteur TPS neuf d'avant 2007, non mais franchement qu'elle est l'abruti qui a prévu 3 modèle de capteur TPS donc de corps d'injection sur 3 ans, 1 modèle différent chaque année !!!


Je me suis permis de mettre à jour le post dans la section BASE DE CONNAISSANCE / ELECTRONIQUE https://buell.actifforum.com/t43563-capteur-tps-tps-sensor-reference-alternative si vous trouvez d'autres infos ou erreur n'hésitez pas à me le dire, en mp et je modifierai ...
Revenir en haut Aller en bas
gabatch

gabatch


Nombre de messages : 2016
Age : 48
Localisation : Latitude: 46.1167, Longitude: -70.6667 46° 7′ 0″ Nord, 70° 40′ 0″ Ouest
Ma Buell : A plus rien !!!

Date d'inscription : 06/01/2010

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyMer 18 Mai 2016 - 23:02

gabatch a écrit:
Bon après réflexion, j'ai démonter mon capteur TPS, pour faire simple ma bécane est fabriqué en juillet 2006, mise en circulation en octobre 2006, mais mon brelon est un modèle 2007 et j'ai un capteur TPS neuf en ma possession pour modèle de corps d'injection d'avant 2007  scratch  scratch  scratch  il me reste plus qu'à trouver ou un corps d'injection d'avant 2007 ou alors un capteur TPS modèle 2007 et de refourguer mon capteur TPS neuf d'avant 2007, non mais franchement qu'elle est l'abruti qui a prévu 3 modèle de capteur TPS donc de corps d'injection sur 3 ans, 1 modèle différent chaque année !!!


Je me suis permis de mettre à jour le post dans la section BASE DE CONNAISSANCE  / ELECTRONIQUE https://buell.actifforum.com/t43563-capteur-tps-tps-sensor-reference-alternative si vous trouvez d'autres infos ou erreur n'hésitez pas à me le dire, en mp et je modifierai ...

up !!!
Revenir en haut Aller en bas
poppy_the_king




Nombre de messages : 50
Date d'inscription : 11/05/2016

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 3 Avr 2017 - 16:24

Hello, as tu trouvé une solution? je rencontre un problème similaire, impossible de monter TPS à plus de 5° donc buté de ralentie.... ca ratatouille et n'avance plus.... la mienne est de Aout 2006
Revenir en haut Aller en bas
McGyver
Admin
McGyver


Nombre de messages : 33798
Age : 53
Localisation : bout du lac de G'nèv'
Ma Buell : XB12S 04
S1WL 98
X1 viper
1190RX (même que c'est pas une Buell mais une ibiârh)
Problème de capteur TPS de chiotte ... 506615
Date d'inscription : 25/09/2006

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 3 Avr 2017 - 16:49

L'axe du papillon de gaz n'est pas cassé ? pale

Problème de capteur TPS de chiotte ... IMG_2517-3
Revenir en haut Aller en bas
poppy_the_king




Nombre de messages : 50
Date d'inscription : 11/05/2016

Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... EmptyLun 3 Avr 2017 - 16:56

non il est bien.... je vais faire un post....
Revenir en haut Aller en bas
Contenu sponsorisé





Problème de capteur TPS de chiotte ... Empty
MessageSujet: Re: Problème de capteur TPS de chiotte ...   Problème de capteur TPS de chiotte ... Empty

Revenir en haut Aller en bas

Problème de capteur TPS de chiotte ...
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Bruit de chiotte sur ma chiotte, please... heeeeelp
» Voyant moteur Problème Capteur d'inclinaison
» Problème capteur TPS? Besoind'avis éclairés...
» [XB12STT] Problème voyant moteur - Tension capteur de chute
» Problème béquille 1125 CR capteur de béquille.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
BUELL PASSION INDEX :: FORUM BUELL PASSION :: PROBLEME sur ta BUELL ?-
Sauter vers:
