 Adaptation d'une fourche de 1125 sur XB

Aller en bas
+5
sami74
XLsurfing64
k-lagan
greg
Couiq
9 participants
AuteurMessage
Couiq

Couiq


Nombre de messages : 3316
Age : 39
Localisation : Evreux (27)
Ma Buell : XB12SS 2008
M2 cyclone 2001


Date d'inscription : 01/12/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 10:41

Salut,
Je viens de monter une fourche 1125 r 2008 sur mon xb12Ss de 2008 également, c'est pratiquement plug ans play, il y a juste les butées de direction à travailler.
Coté dimensions, ce sont les même, vous pouvez garder vos tés de xb et simplement mettre les tubes de fourche.
Diamètre té sup : 54 MM
Diamètre  té inf : 56 mm
Longueur fourche : 712,5mm (haut du fourreau/axe de roue)
Diamètre tube : xb>43mm 1125>47mm
Débattement : xb>120mm 1125>120mm
Donc aucun changement de géométrie sur les Ss 2008.

Pour le matos, si vous avez une perceuse à colonne, c'est bien, mais en vous applicant, vous pouvez utiliser une perceuse à main. Et vous aurez aussi besoin de tarauds.

- Pour commencer, on fait sauter les deux butées d'origine
Adaptation d'une fourche de 1125 sur XB Img_2010

- on monte les tés avec les tube de fourches sur la moto
- on utilise une petite cale entre le tube et le cadre, pour marquer la position de la butée sur le té inférieure . J'ai utilisé une cale de 17 mm mais c'est un poil grand, 13 mm devrais aller mieux.
Adaptation d'une fourche de 1125 sur XB Img_2011

- en suite on redémonte le tout. Et je vous laisse faire un peu de trigonométrie pour définir l'axe de perçage en fonction du diamètre de têté de vis que vous avez choisi, pour que celle-ci vienne tangenter la marque du té inf. Il n'y a plus qu'à percer et tarauder.
Adaptation d'une fourche de 1125 sur XB Img_2019

- une goutte de frein filet fort sur les vis
Adaptation d'une fourche de 1125 sur XB Img_2020

- Et on remonte le tout.
Adaptation d'une fourche de 1125 sur XB Img_2012
Adaptation d'une fourche de 1125 sur XB Img_2013

Et voilà c'est pas bien sorcier.
Je referais des photos ce soir pour compléter le tuto.
Si vous avez de question, remarque, n'hésitez pas.

Versoin 2.0 :

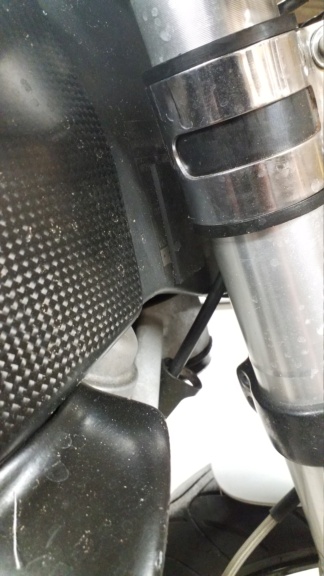

Le rayon de braquage était ridicule, j'ai enlevé les butés sur le té inférieur et j'ai simplement mis des caoutchouc sur le cadre.
Adaptation d'une fourche de 1125 sur XB 20220511
Adaptation d'une fourche de 1125 sur XB 20220512

Et voici un tableau pour les changements de géométrie en montant un train complet de 1125 R (fourche + Tés)

Adaptation d'une fourche de 1125 sur XB Tablea10

Pour l’interprétation je vous conseil ce lien : https://tac06.fr/tac06/Geometrie_Moto.pdf c'est très bien fait, aussi bien pour le réglage des suspensions que pour la géométrie.

En gros pour le xb12Ss avec un train avant de 1125 R : meilleur maniabilité, surtout en entrant sur les freins et stabilité inchangé
Pour la M2 avec un train de X1 : les variations sont trop minimes pour être perçu par mon niveau de pilotage....


Dernière édition par Couiq le Sam 7 Mai 2022 - 22:01, édité 7 fois
Revenir en haut Aller en bas
greg

greg


Nombre de messages : 9624
Age : 64
Localisation : Alsace 67
Ma Buell :
Ulysses X 2006 avec carto TM
M2 cyclone bitza de 2000
XB9/12 S de 2003
R1200 GSA de 2006
1200 ZRX de 2001 avec side car
Date d'inscription : 30/10/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 10:46

salut
quel intérêt cette manip ? scratch la 1125 est mieux que le XB ?
Revenir en haut Aller en bas
k-lagan

k-lagan


Nombre de messages : 2187
Age : 40
Localisation : Orvault (44)
Ma Buell : Ex XB9S Full Race & X1 en cours de modif et S3/1 bitza racer


Date d'inscription : 26/09/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 10:56

greg a écrit:
salut
quel intérêt cette manip ? scratch  la 1125 est mieux que le XB ?
Plus gros diamètre
Revenir en haut Aller en bas
https://www.facebook.com/groups/1519356235030121/
Couiq

Couiq


Nombre de messages : 3316
Age : 39
Localisation : Evreux (27)
Ma Buell : XB12SS 2008
M2 cyclone 2001


Date d'inscription : 01/12/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 11:09

Imaginons, tu crash ton xb, la fourche est pliée, tu trouve une fourche de 1125 a pas cher qui te permet de réutiliser ta jante et ton système de freinage.
Bah voilà comment faut faire...
Revenir en haut Aller en bas
XLsurfing64

XLsurfing64


Nombre de messages : 209
Age : 44
Localisation : Angresse / Bayonne
Ma Buell : xb12Ss 2009 Presque noir
https://buell.actifforum.com/t45250-mon-xb12ss-de-2009

Date d'inscription : 29/06/2017

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 12:26

C'est pas faux!! Very Happy Very Happy
Revenir en haut Aller en bas
greg

greg


Nombre de messages : 9624
Age : 64
Localisation : Alsace 67
Ma Buell :
Ulysses X 2006 avec carto TM
M2 cyclone bitza de 2000
XB9/12 S de 2003
R1200 GSA de 2006
1200 ZRX de 2001 avec side car
Date d'inscription : 30/10/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 14:06

c'est noté Very Happy
Revenir en haut Aller en bas
sami74

sami74


Nombre de messages : 3594
Age : 43
Localisation : Au pied du toit de l’Europe
Ma Buell : Before: XB9SL 03, XB12STT 07, XB12SCG 07, XB12X 07,
Now: M2 CYCLONE TOURING 01 & XB12STT 07
Date d'inscription : 02/02/2014

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 17:19

k-lagan a écrit:
greg a écrit:
salut
quel intérêt cette manip ? scratch  la 1125 est mieux que le XB ?
Plus gros diamètre

tjrs une histoire de qui a la plus grosse lol! lol! jesors
Revenir en haut Aller en bas
Nico51

Nico51


Nombre de messages : 742
Age : 43
Localisation : Châlons en Champagne
Ma Buell : XB12SS Cherry Bomb 2009
Date d'inscription : 17/04/2019

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 17:29

sami77 a écrit:
tjrs une histoire de qui a la plus grosse lol! lol! jesors

Chut, vous allez ramener MC avec son Black Mamba Shocked Adaptation d'une fourche de 1125 sur XB 506615
Revenir en haut Aller en bas
Manu16

Manu16


Nombre de messages : 13642
Age : 55
Localisation : Angoulême
Ma Buell : XB12X Ulysses 2006 Break full bazar et tout et tout à ma sauce, que du coup, ben c'est la mieux.
pis une seconde, jumelle de 6 mois...spa raisonnab'
Date d'inscription : 09/08/2010

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 22:03

k-lagan a écrit:
greg a écrit:
salut
quel intérêt cette manip ? scratch  la 1125 est mieux que le XB ?
Plus gros diamètre

ben je crois pas, 43mm....
Revenir en haut Aller en bas
Manu16

Manu16


Nombre de messages : 13642
Age : 55
Localisation : Angoulême
Ma Buell : XB12X Ulysses 2006 Break full bazar et tout et tout à ma sauce, que du coup, ben c'est la mieux.
pis une seconde, jumelle de 6 mois...spa raisonnab'
Date d'inscription : 09/08/2010

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMer 22 Mai 2019 - 22:03

Couiq a écrit:
Imaginons, tu crash ton xb, la fourche est pliée, tu trouve une fourche de 1125 a pas cher qui te permet de réutiliser ta jante et ton système de freinage.
Bah voilà comment faut faire...

ça sent le vécu....
Revenir en haut Aller en bas
k-lagan

k-lagan


Nombre de messages : 2187
Age : 40
Localisation : Orvault (44)
Ma Buell : Ex XB9S Full Race & X1 en cours de modif et S3/1 bitza racer


Date d'inscription : 26/09/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyVen 24 Mai 2019 - 17:30

Manu16 a écrit:
k-lagan a écrit:
greg a écrit:
salut
quel intérêt cette manip ? scratch  la 1125 est mieux que le XB ?
Plus gros diamètre

ben je crois pas, 43mm....
vu 47mm sur une documentation
Revenir en haut Aller en bas
https://www.facebook.com/groups/1519356235030121/
Manu16

Manu16


Nombre de messages : 13642
Age : 55
Localisation : Angoulême
Ma Buell : XB12X Ulysses 2006 Break full bazar et tout et tout à ma sauce, que du coup, ben c'est la mieux.
pis une seconde, jumelle de 6 mois...spa raisonnab'
Date d'inscription : 09/08/2010

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyVen 24 Mai 2019 - 20:28

k-lagan a écrit:
Manu16 a écrit:
k-lagan a écrit:
greg a écrit:
salut
quel intérêt cette manip ? scratch  la 1125 est mieux que le XB ?
Plus gros diamètre

ben je crois pas, 43mm....
vu 47mm sur une documentation

ah....c'est possib... Very Happy
Revenir en haut Aller en bas
Bruno
moderateur
Bruno


Nombre de messages : 16030
Age : 99
Localisation : IDF (92)
Ma Buell : XB 12S '04 (celles qui respirent)
1125 CR'09
400 drz '06
Ugly Katie '21
Date d'inscription : 30/08/2006

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyVen 24 Mai 2019 - 22:53

Manu16 a écrit:
k-lagan a écrit:
Manu16 a écrit:
k-lagan a écrit:
greg a écrit:
salut
quel intérêt cette manip ? scratch  la 1125 est mieux que le XB ?
Plus gros diamètre

ben je crois pas, 43mm....
vu 47mm sur une documentation

ah....c'est possib... Very Happy
Ah ce Manu, il cause, il cause. Mais en fait il y connait que dalle. fuck2
Une fourche de 1125 c'est bien 47mm, contre 43mm pour une XB à partir de 2005 et 41mm avant. study
Revenir en haut Aller en bas
Manu16

Manu16


Nombre de messages : 13642
Age : 55
Localisation : Angoulême
Ma Buell : XB12X Ulysses 2006 Break full bazar et tout et tout à ma sauce, que du coup, ben c'est la mieux.
pis une seconde, jumelle de 6 mois...spa raisonnab'
Date d'inscription : 09/08/2010

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptySam 25 Mai 2019 - 8:55

ben les 1125 en même temps....
encore un truc pour les Nains.....donc bon....voualââ kôôââ Adaptation d'une fourche de 1125 sur XB 506615
Embarassed
Revenir en haut Aller en bas
romainduthor

romainduthor


Nombre de messages : 831
Age : 41
Localisation : Plumelec City
Ma Buell : BUELL S3T 97 bounce et ma 12R LBC finie Twisted Evil
et oui la grosse 12R Stade rochelais est partie Sad
Heu désolé jimfly y'a plus de 1125 mais une nouvelle S3T
Date d'inscription : 16/05/2012

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptyMar 25 Juin 2019 - 21:52

Ho le jaloux lol! lol! lol!
Revenir en haut Aller en bas
Couiq

Couiq


Nombre de messages : 3316
Age : 39
Localisation : Evreux (27)
Ma Buell : XB12SS 2008
M2 cyclone 2001


Date d'inscription : 01/12/2007

Adaptation d'une fourche de 1125 sur XB Empty
MessageSujet: Re: Adaptation d'une fourche de 1125 sur XB   Adaptation d'une fourche de 1125 sur XB EmptySam 7 Mai 2022 - 21:51

Je viens de me faire des nœuds au cerveau (et pourtant ce sont des maths assez basique...) en faisant ce petit tableau donnant le différences de géométrie sur mes bricolages de xb et m2...

Adaptation d'une fourche de 1125 sur XB Tablea10

Pour l’interprétation je vous conseil ce lien : https://tac06.fr/tac06/Geometrie_Moto.pdf c'est très bien fait, aussi bien pour le réglage des suspensions que pour la géométrie.

En gros pour le xb12Ss avec un train avant de 1125 R : meilleur maniabilité, surtout en entrant sur les freins et stabilité inchangé. On retrouve la géométrie d’un xb12s avec un empattement de Ss.
Pour la M2 avec un train de X1 : les variations sont trop minimes pour être perçu par mon niveau de pilotage....

N'hésitez pas si vous voyez des erreurs et si vous avez des compléments de valeurs à apporter.
