MessageSujet: [XB]==> montage silencieux Termignoni   Mer 8 Oct 2008 - 16:00

Kronenbuell67 a écrit:
Voila,

comme promis les photos du montage de mon Termignoni Alu

Pour faciliter la chose,
mettez la mob sur béquille d'atelier si possible et préparez un seau pour l'huile.

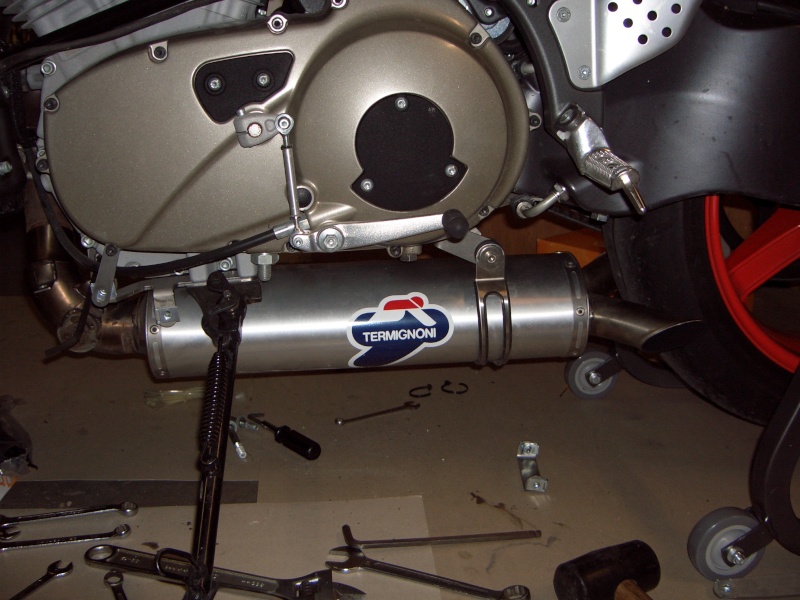

A savoir que j'ai préferer démonter le galet tendeur pour faciliter l'acces au collier arrière de silencieux.

1:Démontage et dépose du sabot.




2:Mettre du scotch de carrosserie ou équivalence autour du bras oscillant pour ne pas l'abîmer lors du dévissage de l'axe de roue.



3:Démontage et dépose des cache poulie et courroie inférieur.




4:Démontage des 2 écrous du galet tendeur.
Dévissage de l'axe de roue afin de réduire la tension de la courroie et de pouvoir libérer le galet tendeur et le déposer.




5:Ceci fait, l'acces au collier arrière est libre.
Dévissage du 1er puis du 2è jusqu'à pouvoir les faire glisser en arrière pour un meilleur acces et démontage.





6:Démontage du cable de valve sur la partie supérieur du silencieux



7:Démontage du collier faisant la jonction entre le collecteur et le silencieux.



8:Démontage du collier avant, ne pas oublier de mettre quelque chose en dessous du silencieux pour éviter qu'il ne tmobe.




9:Déposer le silencieux.



10:Le Termignoni pré monter.



11:Dévissage des 2 vis du support arrière de la mob.



12:Dévissage du collier de maintien de la durit sur le bras oscillant.

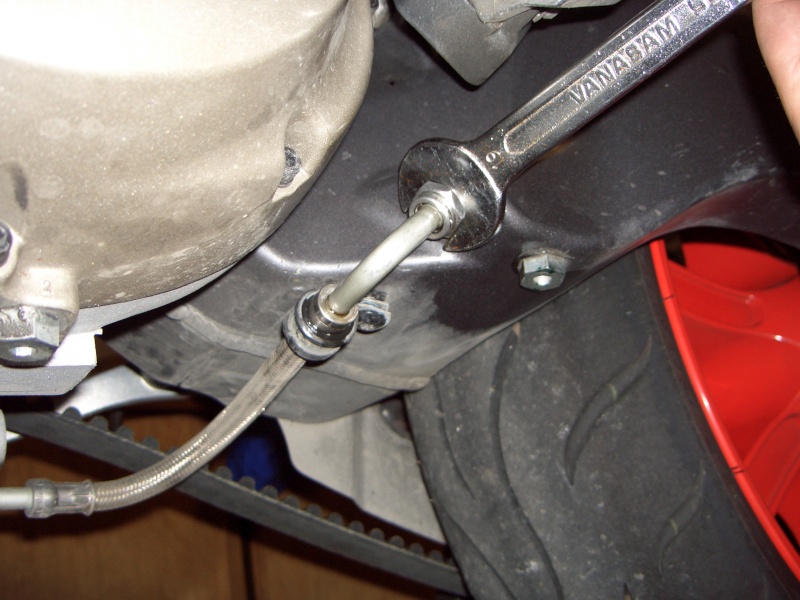

13:Mettre le seau sous le coude de la durit au niveau du bras oscillant puis dévisser le raccord et laisser vider.




14:Enlever le support arrière en passant la durit à l'intérieur.



15:Remontage du raccord et du collier de la durit sur le bras oscillant.
Remplissage de l'huile.




16:Démontage du support avant de silencieux.
Puis Pré montage et mise en place du support pour le Termignoni.





17:Pré montage et mise en place des 2 support arrière du silencieux.



18:Démontage de la béquille.



19:Mise en place du coude avec le système de valve du silencieux




20:Passage du cable de valve de l'autre coté de la mob.



21:Pré montage et mise en place du support gauche du sabot,
pré montage et mise en place de la platine de maintien gauche,
Remontage de la béquille.





22:Mise en place du collier de maintien arrière et ajustement.




23:Ajustement et fixation du coude du silencieux.



24:Ajustement du silencieux sur le coude puis mise en place du ressort de maintien.

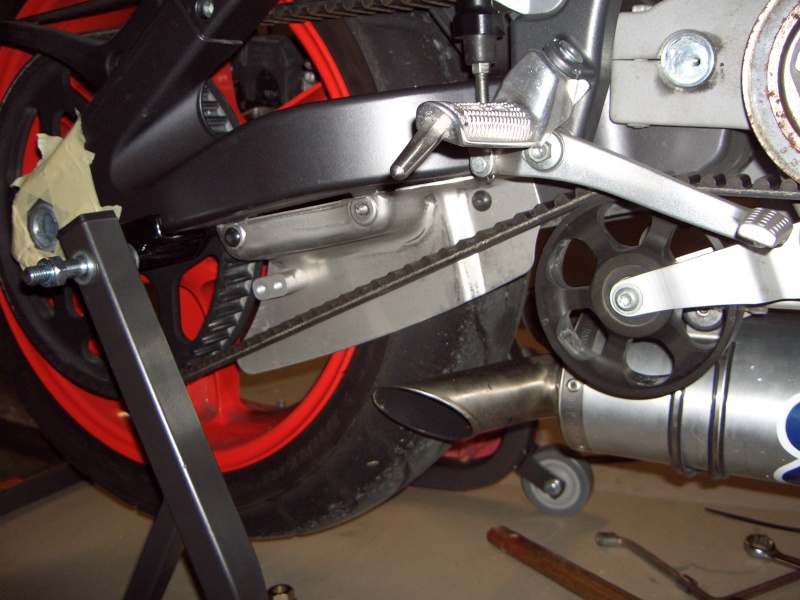

25:Pré montage du support droit du sabot et de la platine de maintien,
mise en place du galet tendeur,
mise en place du support de sabot sur ces mêmes vis,
serrage des écrous,
fixation de la platine de maintien




26:Serrage de l'axe de roue en vérifiant l'alignement de la courroie.

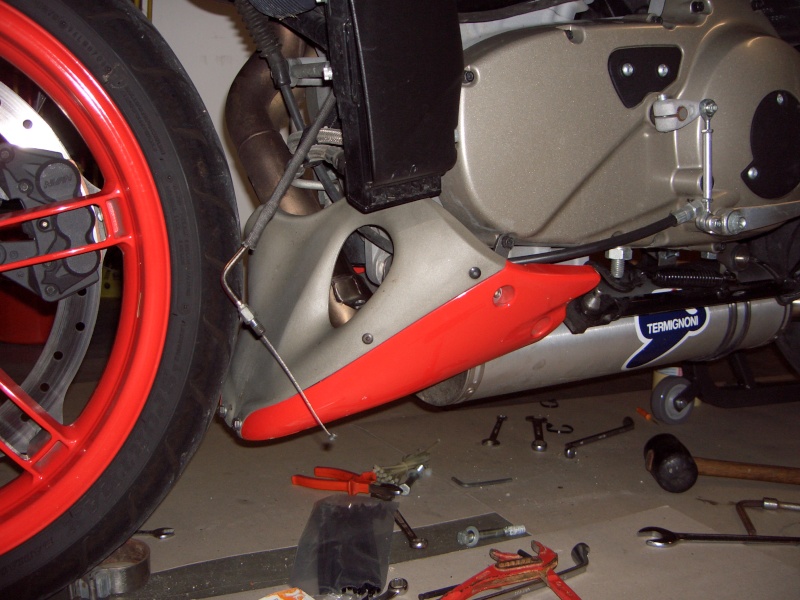

27Remontage du sabot.



28passage du câble de valve sur le coté gauche et fixation sur la valve d'échappement.




29Remontage des cache poulie et courroie.



*FIN*Vérification des serrages.




***The End***
