MessageSujet: motogadget motoscope mini + leds   Lun 12 Sep 2016 - 0:24

hello, ça fait un petit moment que j'essaye de glaner des infos la dessus, mais, ça m'a l'air compliqué
alors:

-qui a un motoscope mini + led sur son brelon (ce model uniquement, et sur poutre uniquement, on va éviter de compliquer le débat Laughing )

-qui peut me confirmer que tout est fonctionnel? (leds, et surtout le captage de la vitesse via le capteur moteur, et non avec les aimants sur la roue avant)

enfin, si les réponses aux précédents question sont positives, qui peux me faire un tuto Laughing

je demande pas à ce qu'on m'explique les shémas de câblage, ou le pourquoi du comment, mais juste qu'on m'explique comme à un enfant de 6ans (mon niveau actuel en électricité...et encore) quel fil relier avec quel fil.

merci à mon sauveur, oui, je suis sur, il existe, I beleive, je le sait, je crois en toi, tu liras ce message, c'est un signe, ne laisse pas passer ta chance, merci, O grand, maitre.... Laughing Laughing Laughing
Revenir en haut Aller en bas
joecrossman69

avatar

Nombre de messages : 348
Age : 26
Localisation : Lyon
Ma Buell : XB12R ( sera transformer en Ss )
Date d'inscription : 18/12/2015

MessageSujet: Re: motogadget motoscope mini + leds   Lun 12 Sep 2016 - 2:34

salut j'en ai deja monter 2 mais pas sur buell
alors tout fonctionnera parfaitement faut juste bien brancher les fils
te trouver un plus après contact un plus permanent de mémoire
la seul et vrai question sera de savoir si on peut prendre le signal du capteur moteur pou la vitesse
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 15 Sep 2016 - 18:48

alors il m'a fallu chopper l'info outre atlantique, mais ca marche apparemment , il faut mettre une "pull down" resistance de 1k ohm 1/4 watt entre le fil du signal et la masse pour le capteur scratch
qui aurait un lien pour ce genre de resistance?

et qui aurait des infos pour les autres branchements?
Revenir en haut Aller en bas
sami77

avatar

Nombre de messages : 656
Age : 36
Localisation : SEINE & MARNE
Ma Buell : XB12S
Date d'inscription : 02/02/2014

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 15 Sep 2016 - 19:54

Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 1:26

salut Samy, je suis toujours en quête malgres ces posts car ca concerne la x1 et que tu m'as dit ne pas avoir réussi a le faire marcher sur ton xb scratch
de plus sur le schéma que l'on voit ici, la resistance est une 2k2 et est passée entre l'allim et le capteur
moi le conseil que j'ai eu, pour xb, c'est une resistance 1k ohm 1/4 watt entre le fil du signal et la masse scratch
j'ai reçu une autre confirmation du préparateur US, c'est qu'il faut bien un relai pour le voyant de reserve, comme je t'avais déjà dit Wink
ou alors une breakout box A au mini
sinon, je suis toujours preneur de ton schema de montage pour le reste si jamais
Revenir en haut Aller en bas
renobuell12s

avatar

Nombre de messages : 1410
Age : 31
Localisation : non !!!
Ma Buell : la mutante
Date d'inscription : 05/04/2009

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 7:41

J'ai fait sur la mienne de xb, je vais essayer de te retrouver ca mais pas sur que ce soit très clair pour toi.
Mon connard de chien m'as arracher le faisceau et même avec les notes que j'ai faites a l'époque je ne me comprends pas. lol! lol!

Si je traine de trop, envoye un MP
Revenir en haut Aller en bas
sami77

avatar

Nombre de messages : 656
Age : 36
Localisation : SEINE & MARNE
Ma Buell : XB12S
Date d'inscription : 02/02/2014

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 9:08

Redj, mon chronoclassic fonctionne parfaitement, je n'ai pas mis de relay pour la réserve mais bien pour le "check engine".
Je ne connais pas le schéma elec du x1 mais cela ne doit pas beaucoup changer par rapport au xb
Sauf erreur de ma part bien sur
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 10:56

rolala, ce bin's, c'est un mic mac pas possible avant meme d'avoir commencé Laughing j'vous raconte pas quand y'aura un sac de fils a démêler et a raccorder
bon sami, t'as mis un chronoclassic sur x1, ca ne doit pas être beaucoup different, mais un peu qd meme.
t'as utilisé quoi comme relai?
@reno, qu'est ce que ton chien foutait dans le faisceau Shocked Laughing
tes infos sont les bienvenues, une fois decryptées, si possible
je vais essayer de regrouper tous les elements pour faire le point
Revenir en haut Aller en bas
renobuell12s

avatar

Nombre de messages : 1410
Age : 31
Localisation : non !!!
Ma Buell : la mutante
Date d'inscription : 05/04/2009

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 11:18

Disons qu'il voulait être au courant... lol! lol! lol!

Une passion pour le fils, il mange les rallonge sous tension aussi, les fils de la prise boule de l'attache remorque, il n'as pas toucher au tracteur tondeuse encore.
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 11:34

il est ché-bran ton iunch lol!
Revenir en haut Aller en bas
sami77

avatar

Nombre de messages : 656
Age : 36
Localisation : SEINE & MARNE
Ma Buell : XB12S
Date d'inscription : 02/02/2014

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 16:53

redj a écrit:
rolala, ce bin's, c'est un mic mac pas possible avant meme d'avoir commencé Laughing j'vous raconte pas quand y'aura un sac de fils a démêler et a raccorder
bon sami, t'as mis un chronoclassic sur x1, ca ne doit pas être beaucoup different, mais un peu qd meme.
t'as utilisé quoi comme relai?

lol! GRRRRR Evil or Very Mad Evil or Very Mad qu'est ce que tu bois??? drunken drunken drunken lol!

monté sur XB!!!

J'ai utilisé un simple relais 4 cosses trouvé dans ma vieille pigeou 205. Laughing Laughing
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 19:14

oupsss drunken désolé, on a eu un exedent de myrte cette année
bon t'façon j'y comprends plus rien, j'crois que je vais passer la main, à moins d'avoir un model tout cuit, je fais un bloquage on dirait là Laughing
Revenir en haut Aller en bas
renobuell12s

avatar

Nombre de messages : 1410
Age : 31
Localisation : non !!!
Ma Buell : la mutante
Date d'inscription : 05/04/2009

MessageSujet: Re: motogadget motoscope mini + leds   Ven 16 Sep 2016 - 20:59

J'ai retrouver ca.
Sauf le pontage du capteur mais qui est tout con de mémoire



http://i97.servimg.com/u/f97/16/11/39/33/20160910.jpg
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Sam 17 Sep 2016 - 0:33

super, merci Reno,
ca me parle pour le branchement du compteur, jusque là j'ai bon...
mais pour les voyants??? à moins que ton code couleur ne soit pas le meme pour les voyantsr??  scratch
je pige queudal....tous tes voyants marche chez toi? voyant moteur, huile, reserve?
je vois que t'as préféré mettre le voyant check engine à la place de plein phare...mais check engine? juste plugé au fil noir? ca marche? enfin avec un relai, à quel endroit pour toi?
sinon, sais tu que tu peux pluger les 2 clignos sur le voyant cligno droite, et tu peux utiliser cligno gauche comme un +12v si jamais tu veux ajouter une info Wink

ca, plus une nouvelle réponse des ricains, vraiment c'est pas simple a résoudre l'histoire  scratch
j'ai comparé les schemas de câblage en suivant leurs consignes et les tiennes, et c'est complètement different pour les voyants



et pour toi sami, tu disais:

sami77 a écrit:
je n'ai pas mis de relay pour la réserve mais bien pour le "check engine".

à quoi sert le voyant "check engine"? juste au démarrage, et pour d'éventuels problèmes en roulants? different de pression d'huile, mais utilisant le meme voyant sur nos moto, c'est ca?
ou as tu mis précisément le relai samy?
comment as tu branché le voyant de reserve alors? t'es sur qu'il marche?

les ricains eux me parlent de relai pour la reserve, pas pour check engine (enfin oil pression pour eux, ils n'on pas branché check engine)

"To get the low fuel light to work, you need to use a 12v relay,  and you connect switched +12V to relay terminal 30 and 86, then you connect the fuel level sensor (Y/R wire on pin 15 of OEM connector) to relay terminal 85, and terminal 87 is connected to the Blue wire from the combi frame. This way when the fuel level is high, the thermistor is cold and the resistance is high so very little current flows through the control coil of the relay. Then when the fuel level is low the thermistor warms up and the resistance drops allowing more current to flow through the control coil which activates the switch in the relay. When that switch in the relay closes it sends power to the signal light letting you know fuel is low.

Check engine light is easier and there is a wire from the ECU that connects to the gauge.  "
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 11:09

et une idée comme ca!! plutôt que d'utiliser les voyants motogadget avec ces branchements à la c** Laughing
Sur mon compteur d'origine pour pieces, toutes les leds sont ok.
est ce que je peux les enlever du circuit imprimé, et juste les resouder sur la prise d'origine à leur place et que ca marche? Suspect
j'economise une barre de leds motogadget, et les branchement avec relai qui ne sont pas très clairs
Revenir en haut Aller en bas
renobuell12s

avatar

Nombre de messages : 1410
Age : 31
Localisation : non !!!
Ma Buell : la mutante
Date d'inscription : 05/04/2009

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 11:16

scratch scratch scratch scratch j'ai pas eut besoin de relais pour les voyants
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 11:30

et tout marche? scratch scratch scratch
Revenir en haut Aller en bas
renobuell12s

avatar

Nombre de messages : 1410
Age : 31
Localisation : non !!!
Ma Buell : la mutante
Date d'inscription : 05/04/2009

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 11:35

Je croit oui, sauf la réserve peut-être.
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 11:43

voyant moteur? pression d'huile?
je capte plus rien Laughing
Revenir en haut Aller en bas
renobuell12s

avatar

Nombre de messages : 1410
Age : 31
Localisation : non !!!
Ma Buell : la mutante
Date d'inscription : 05/04/2009

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 11:45

-tout a gauche les clignotants
-ensuite j'avais voyant moteur,  huile, réserve, phare, mais je ne sait plus placer ou, sauf le moteur qui a une place précise je croit.


Ca fait bien 5 voyants.
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Jeu 22 Sep 2016 - 12:11

t'as les 2 clignos sur le meme voyant alors.

par contre je ne comprends plus rien pour les voyant moteur et pression d'huile.  scratch
je vais faire un burn out....je reviens  Laughing


Dernière édition par redj le Mar 4 Oct 2016 - 18:53, édité 1 fois
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Mer 28 Sep 2016 - 18:49

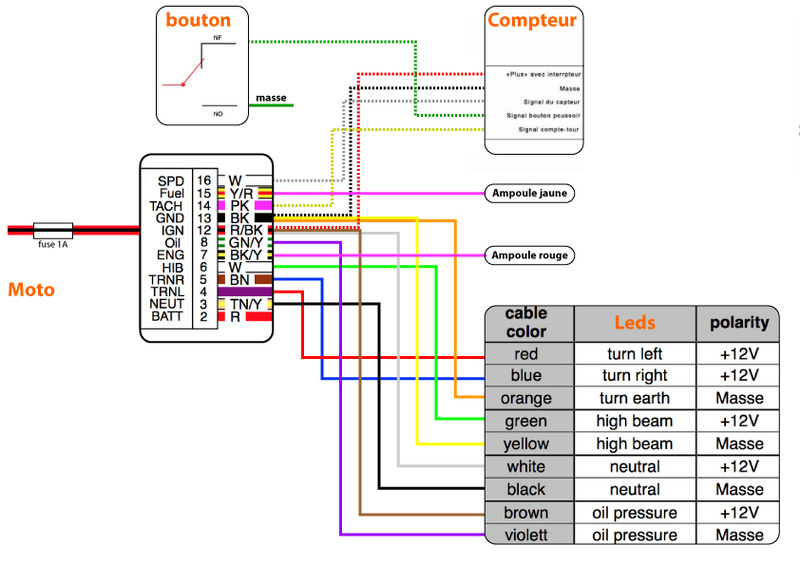

bon, j'avance doucement, j'ai attaqué le câblage aujourd'hui
avec le schéma suivant et j'ai un souci avec le voyant neutre.
Il est toujours allumé meme quand je passe les vitesses?
une idée? y a t'il une erreur dans mon schema?

Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Mer 5 Oct 2016 - 13:22

l'intensité de la led baisse quand j'enclenche une vitesse, mais elle ne s'éteint pas?? scratch
Revenir en haut Aller en bas
redj

avatar

Nombre de messages : 686
Localisation : 2b
Ma Buell : muscle xb12 city cross
Date d'inscription : 27/02/2008

MessageSujet: Re: motogadget motoscope mini + leds   Mer 5 Oct 2016 - 17:44

et malheureusement les ampoules de voyant moteur et reserve récupérées d'un compteur d'origine ne marchent pas branchées en direct sur la prise en pin 15 et 7 scratch
je comprends pas, y aurait une modification du signal de ces dernières via le circuits imprimé ou d'autres elements du compteur?
mac ou un autre petit génie en électronique?
merci
Revenir en haut Aller en bas
joecrossman69

avatar

Nombre de messages : 348
Age : 26
Localisation : Lyon
Ma Buell : XB12R ( sera transformer en Ss )
Date d'inscription : 18/12/2015

MessageSujet: Re: motogadget motoscope mini + leds   Mer 5 Oct 2016 - 20:53

dans le compteur c'est des ampoules a incandescence ou des leds ?
tu as pris les mesures de courant en sortie de la cosse a 15 pin et 7 ?

pour le voyant neutre il est possible que soit obliger de passer sur un relais comme j'ai du le faire pour les compteurs motogadget que j'ai deja poser

je peut te faire un petit schéma pour le neutre si tu veux
en gros il faut alimenter le signal en 12v pour le neutre sinon ca fonctionne pas
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: motogadget motoscope mini + leds

Revenir en haut Aller en bas

motogadget motoscope mini + leds
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Tuto Motogadget Motoscope Mini
» motogadget motoscope mini + leds
» des idees de compteur ?
» Où trouver ces minis commodos ?
» mini clignos à leds à l'avant mais pas à l'arrière ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
BUELL PASSION INDEX :: FORUM BUELL PASSION :: BUELL PERSONNALISEE-
Sauter vers:
