 [TUTO] Démontage bras oscillant XB12s [fini]

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: [TUTO] Démontage bras oscillant XB12s [fini]   Jeu 10 Déc 2009 - 18:41

Salut les loulous,

Suite a ma mésaventure avec cette vis de maintiens de l'axe de roue, je me lance dans le démontage du bras oscillant pour pouvoir refaire un taraudage pour cette même vis.

Je voulais savoir si il y a des difficultés spéciales dans cette manipulation, ou des dispositions spécifique a prendre pour ce faire !


Pour la manip, je joindrais au fur et à mesure des photos du boulot accomplit histoire d'avoir un tuto si un jour quelqu'un veut se lancer la dedans.

PS : merci orsu Wink
lors du démontage :
Pensez a démonter la partie amovible du bras oscillant après avoir détendue la courroie.

Lors du remontage :
Pensez à remonter la partie amovible du bras pscillant avant de tendre la courroie.

1ère étape :

Dépose du silencieux d'échappement :



Dépose de la vis de vidange & vidange de l'huile du bras oscillant :



Nettoyage de la vis de vidange ( il y avais d'ailleurs très peu de limaille sur l'aimant ) je m'attendais a pire :



Démontage de la durite ( basse ) qui est fixée sur la partie avant, basse du bras oscillant :



Démontage de la petite vis qui maintiens la durite au bras oscillant :



Suite :

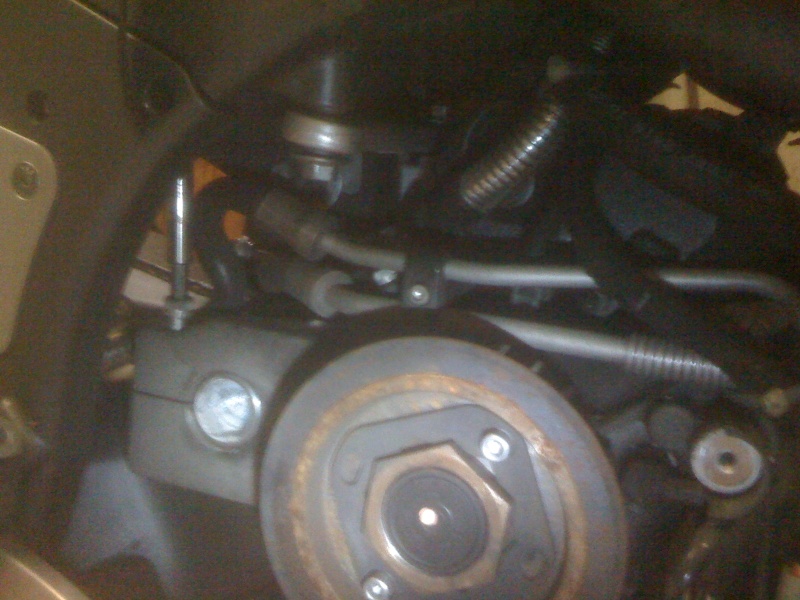

Dépose du cache poulie :

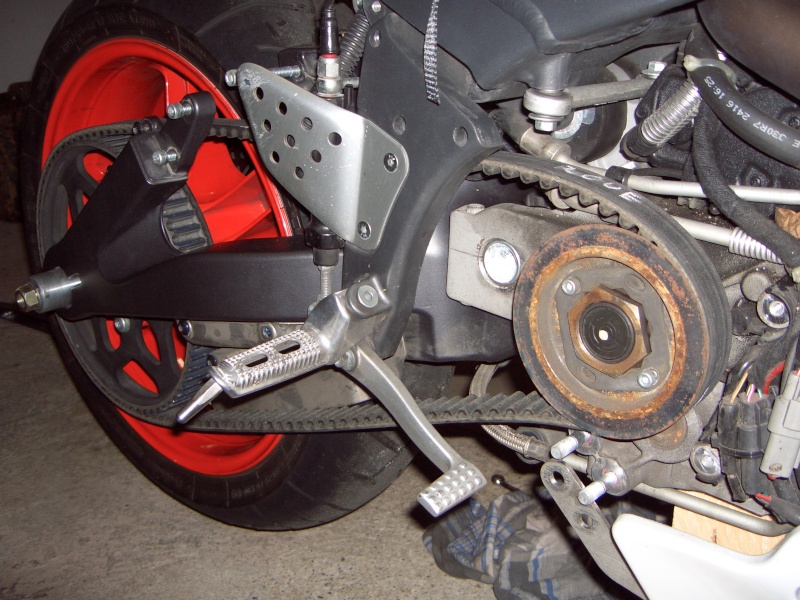

Démontage du support cale pieds droit & de la partie du bras oscillant qui permet de sortir la courroie :



Dépose de cette même partie :



Dépose des deux caches courroies :

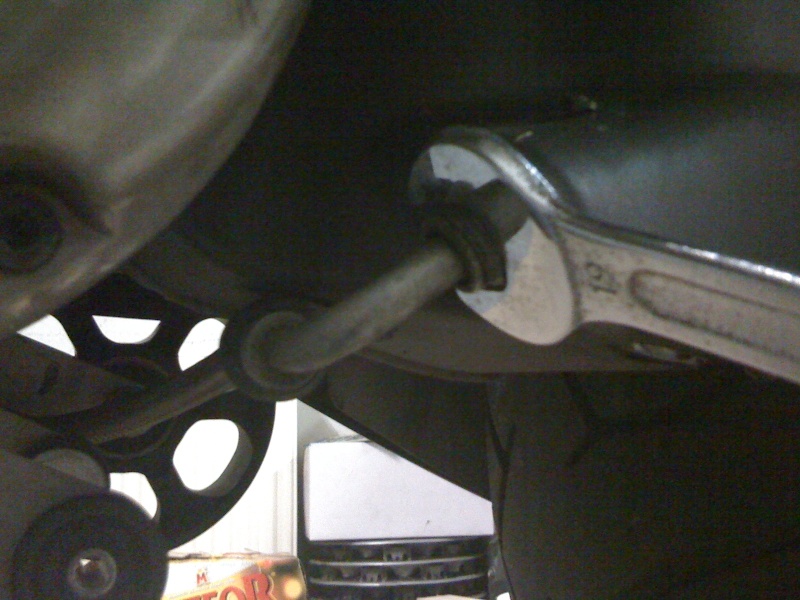

Dévissage de l'axe de roue arrière pour pouvoir sortir la courroie :




Démontage du support droit de fixation du sabot ( termignoni oblige ) & dépose du galet tendeur ainsi que de la courroie :



Dépose du lèche roue arrière :



Démontage de l'étrier de frein arrière :



Démontage de la vis de maintiens de la durite de frein sur le bras oscillant :



Et voila ou j'en suis :




Les pièces déposées :



Suite :

Voila, la moto est déplacée,

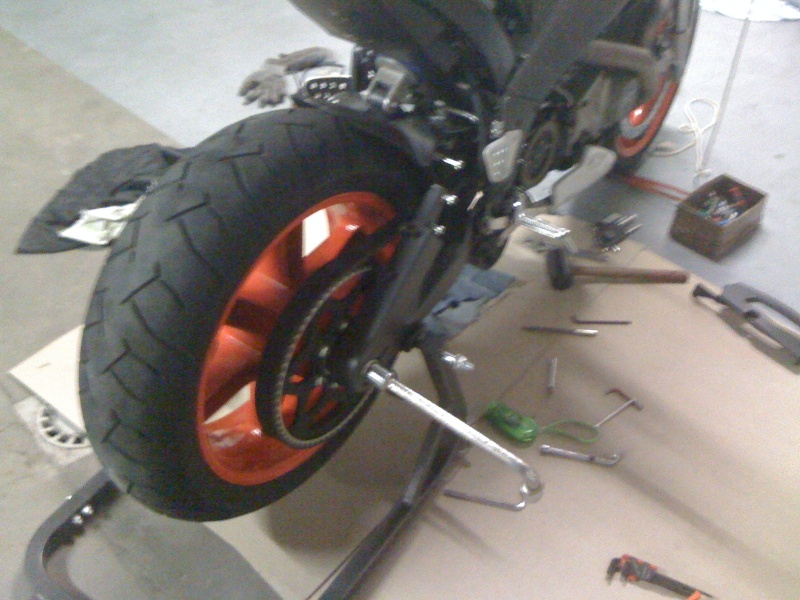

Dépose de la roue arrière :



Sangles, cric et encore sangles....
Démontage de la vis que maintiens l'axe du bras oscillant :



Dépose de l'axe du bras oscillant :



Démontage des deux dernières durites d'huile du bras oscillant et de la vis de maintiens de la durite supérieure gauche :



Dépose du bras oscillant, et protection des trous des durites :



Et voila mon XB... saucissonné et attaché tel un écartelé au moyen age :




Voila la suite, taraudage refait & nouvelle vis !
=> Remontage !


Mise en place du bras oscillant & de son axe :




Remontage de la vis de maintiens de l'axe du bras oscillant ( loctite ) :



Remontage de la durite d'huile supérieure gauche du bras :



Puis de la droite :

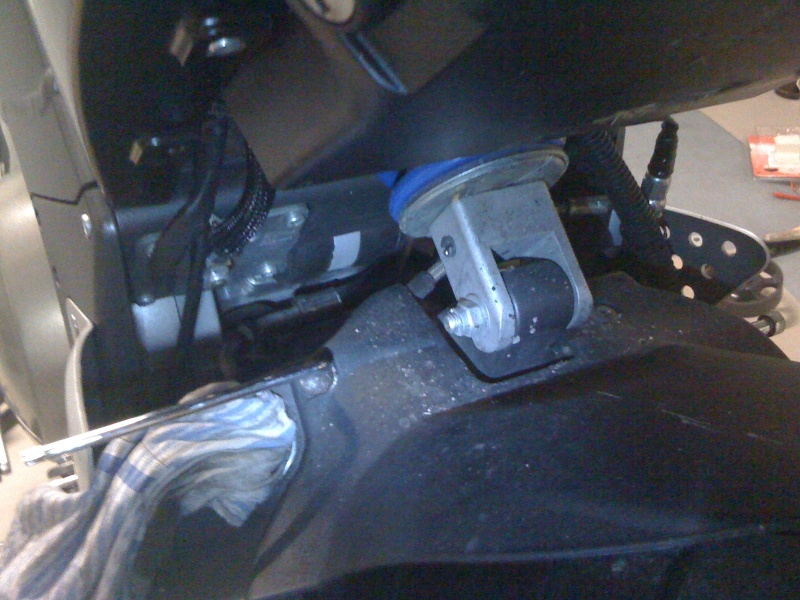

Mise en place de l'amortisseur sur le bras oscillant ( loctite ) :



Suite.... APN d'un pote !

Mise en place de la roue et de son axe ( sans serrage ) :



Mise en place de l'étrier de frein arrière ( loctite ) :



& de la vis de maintien de la durite de frein ( loctite ) :



Remontage de la platine protège courroie ( loctite ) :



Mise en place de la courroie :



Remontage du galet tendeur ( loctite ) :



Voila la nouvelle vis :



Mise en place de cette dernière (serrage pas trop fort & plein de loctite ) :



Remontage de la partie amovible droite du bras oscillant ( loctite ) :



Remontage du lèche roue ( loctite ) :



Suite

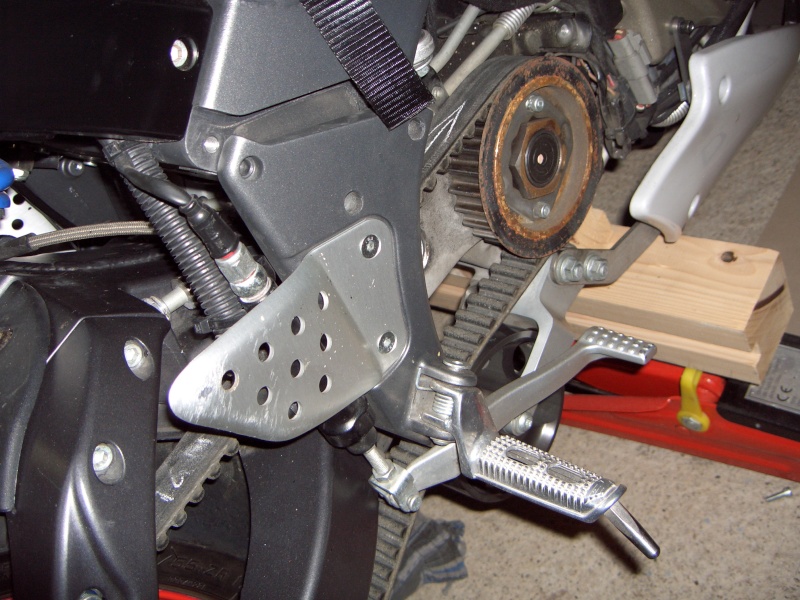

Remontage de la platine de repose pied droite ( loctite ) :



Le XB rejoint enfin ses cartiers d'hivernage : la chaufferie ! Laughing Cool



Remontage de la durite d'huile inférieur & du collier de maintien ( loctite ) :



Remontage de la vis de purge avec son nouveau joint :



Remplissage du réservoir d'huile avec de l'huile neuve :



Remontage des différents caches ( loctite ) :

Cache poulie :



Caches courroie :



Remontage du silencieux ( loctite ) :
Détails ici



Voila voila ! Rolling Eyes


Dernière édition par Kronenbuell67 le Ven 25 Déc 2009 - 10:32, édité 8 fois
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Jeu 10 Déc 2009 - 18:50

Au passage, j'aimerais aussi changer les différents joints, comme celui de la vis de vidange et des durite au niveau du bras oscillant, ils sont tous foutuent.

Je peu trouver ca ou ?
c'est des joints spécifiques ?

merci !
Revenir en haut Aller en bas
Nicolium

avatar

Nombre de messages : 3498
Age : 39
Localisation : Puyloubier (13)
Ma Buell : S1

Date d'inscription : 02/12/2006

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Jeu 10 Déc 2009 - 18:57

Avec le diam. en poche , tu devrais trouver ça chez n'importe quel revendeur auto..

j'suis pas sur qu'il y est un joint sur la durite du bras ar scratch




ça pique les yeux tes tofs.... pale Laughing
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Jeu 10 Déc 2009 - 19:08

Nicolium a écrit:
Avec le diam. en poche , tu devrais trouver ça chez n'importe quel revendeur auto..

j'suis pas sur qu'il y est un joint sur la durite du bras ar scratch




ça pique les yeux tes tofs.... pale Laughing

ok ok pour les joints, il y a effectivement un joint sur la durite inférieure.
Sur la supérieure je verrais ça au moment du démontage.

@ Nicolium : étant soucieux de la santé de tes petits n'oeils, je viens de refaire de jolies photos ! Laughing

Avis aux grosses têtes du forum, vos conseils sont les bienvenus !
Merci
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12580
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Jeu 10 Déc 2009 - 20:25

on attend de voir ... lol!


Là tu as fait un sacré boulot, peut-être trop en une seule fois lol!
Revenir en haut Aller en bas
banzaî cochon

avatar

Nombre de messages : 1775
Age : 51
Localisation : SILLANS (38)
Ma Buell : XB12S 2004 (les seules, les vraies !)
Date d'inscription : 26/01/2009

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Jeu 10 Déc 2009 - 21:05

orsu2b a écrit:
on attend de voir ... lol!


Là tu as fait un sacré boulot, peut-être trop en une seule fois lol!



lol! lol! lol! lol! lol! lol! lol! lol!
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 1:31

Bande de mauvaise langues ! tongue

MAJ !
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12580
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 8:42

Une remarque : il aurait été judicieux de détendre la courroie avant de démonter le morceau du bras oscillant ...

Tu aurais aussi pu virer la roue lol!
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 10:10

orsu2b a écrit:
Une remarque : il aurait été judicieux de détendre la courroie avant de démonter le morceau du bras oscillant ...

Tu aurais aussi pu virer la roue lol!

Merci orsu, mais je laisse la roue car je doit encore déplacer la moto. Wink
Revenir en haut Aller en bas
Firecat



Nombre de messages : 605
Date d'inscription : 07/01/2009

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 13:16

cheers Beau travail Kronenbuell67, propre et méthodique.
Les photos sont très explicites.
Je ne doute pas qu'elles serviront à ceux moins assurés de leur capacités en mécanique pour se lancer dans l'opération.
Bravo
cat
Revenir en haut Aller en bas
McGyver
Admin
avatar

Nombre de messages : 25587
Age : 46
Localisation : bout du lac de G'nèv'
Ma Buell : XB12S 04 & S1WL 98

Date d'inscription : 25/09/2006

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 15:33

Nice job. Je ne suis pas certain qu'il faille absolument déposer le pot.(quand j'avais changé le capteur de réserve sur la pompe à essence, je ne l'avais pas enlevé scratch )

Ensuite, pour faire encore mieux, en général on commence par le démontage de tous les caches Wink
Revenir en haut Aller en bas
piro1

avatar

Nombre de messages : 2030
Age : 50
Localisation : chez les gaulois a côte de Genève
Ma Buell : Buell xb9sx 2005 une bombe

Date d'inscription : 30/06/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 16:48

McGyver a écrit:
Nice job. Je ne suis pas certain qu'il faille absolument déposer le pot.(quand j'avais changé le capteur de réserve sur la pompe à essence, je ne l'avais pas enlevé scratch )

Ensuite, pour faire encore mieux, en général on commence par le démontage de tous les caches Wink

si il a le pot d'origine race il peu pas sotir les durites dessous
Revenir en haut Aller en bas
piro1

avatar

Nombre de messages : 2030
Age : 50
Localisation : chez les gaulois a côte de Genève
Ma Buell : Buell xb9sx 2005 une bombe

Date d'inscription : 30/06/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 16:50

Kronenbuell67 a écrit:
orsu2b a écrit:
Une remarque : il aurait été judicieux de détendre la courroie avant de démonter le morceau du bras oscillant ...

Tu aurais aussi pu virer la roue lol!

Merci orsu, mais je laisse la roue car je doit encore déplacer la moto. Wink

tu doit changé de béquie qui prenne sous le moteur avant de tous sortir
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 18:32

McGyver a écrit:
Nice job. Je ne suis pas certain qu'il faille absolument déposer le pot.(quand j'avais changé le capteur de réserve sur la pompe à essence, je ne l'avais pas enlevé scratch )

Ensuite, pour faire encore mieux, en général on commence par le démontage de tous les caches Wink

Merci,

tu verra sur les tofs que je l'ai enlevé pour positionner le cric ! Wink

ah, et au fait : MAJ ! Laughing Laughing
Revenir en haut Aller en bas
piro1

avatar

Nombre de messages : 2030
Age : 50
Localisation : chez les gaulois a côte de Genève
Ma Buell : Buell xb9sx 2005 une bombe

Date d'inscription : 30/06/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Ven 11 Déc 2009 - 19:01

Kronenbuell67

les bouteilles vide de bière ça sert a quoi

ps redresse la photo ça penche lol!
Revenir en haut Aller en bas
Nicolium

avatar

Nombre de messages : 3498
Age : 39
Localisation : Puyloubier (13)
Ma Buell : S1

Date d'inscription : 02/12/2006

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Sam 12 Déc 2009 - 0:44

cheers ça c'est du Tuto, qu'il est beau ! cheers

et avec de belles tofs en plus ! lol!
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Sam 12 Déc 2009 - 1:09

piro1 a écrit:
Kronenbuell67

les bouteilles vide de bière ça sert a quoi
Vide...?!? à rien ! Laughing

ps redresse la photo ça penche lol!
La flemme ! Sleep
Revenir en haut Aller en bas
Couiq

avatar

Nombre de messages : 3227
Age : 32
Localisation : Evreux (27)
Ma Buell : XB12SS 2008
M2 cyclone 2001


Date d'inscription : 01/12/2007

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Sam 12 Déc 2009 - 19:33

Beau boulot, ya plus qu'a refaire le mème pour le remontage et renvoyer le tout en zone de transfert cheers
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Sam 12 Déc 2009 - 20:33

Couiq a écrit:
Beau boulot, ya plus qu'a refaire le mème pour le remontage et renvoyer le tout en zone de transfert cheers

C'est prévu, c'est pour ca que je met toutes les tofs et toutes les explications sur le premier post, ca facilitera le taf du gentil modo qui le déplacera ! Laughing
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Dim 20 Déc 2009 - 14:25

Bon, je viens de récupérer le bras oscillant du XB...

Une petite question, enfin deux ! Laughing

- Est ce que je risque quelque chose de remonter l'ensemble alors que les T° frôlent les -10.... Question

- Une fois remonté & la nouvelle huile dans les bras oscillant.... je peut faire tourner le moteur tous de suite ou ya une manip a faire... Question Question study
Revenir en haut Aller en bas
banzaî cochon

avatar

Nombre de messages : 1775
Age : 51
Localisation : SILLANS (38)
Ma Buell : XB12S 2004 (les seules, les vraies !)
Date d'inscription : 26/01/2009

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Dim 20 Déc 2009 - 16:57

Kronenbuell67 a écrit:
Bon, je viens de récupérer le bras oscillant du XB...

Une petite question, enfin deux ! Laughing

- Est ce que je risque quelque chose de remonter l'ensemble alors que les T° frôlent les -10.... Question A mon avis tu vas te peler...! lol!

- Une fois remonté & la nouvelle huile dans les bras oscillant.... je peut faire tourner le moteur tous de suite ou ya une manip a faire... Question Question study

J'assurerais en donnant quelques coups de démarreur sans démarrer la brêle (en débranchant l'allumage par exemple )
Revenir en haut Aller en bas
Nicolium

avatar

Nombre de messages : 3498
Age : 39
Localisation : Puyloubier (13)
Ma Buell : S1

Date d'inscription : 02/12/2006

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Dim 20 Déc 2009 - 18:23

Kronenbuell67 a écrit:
B

- Est ce que je risque quelque chose de remonter l'ensemble alors que les T° frôlent les -10.... Question

Une pneumonie ? Laughing

- Une fois remonté & la nouvelle huile dans les bras oscillant.... je peut faire tourner le moteur tous de suite ou ya une manip a faire... Question Question study

si tu as vidangé le moteur, un peu d'huile dans le filtre à huile ....
sinon rien à faire de spécial....

Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Dim 20 Déc 2009 - 23:41

MAJ !!!

Merci pour les conseils je vais voir ca une fois remonté ! Wink
Revenir en haut Aller en bas
Firecat



Nombre de messages : 605
Date d'inscription : 07/01/2009

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Lun 21 Déc 2009 - 9:37

Si tes outils sont à -10°C, ça va être très pénible pour les mains Crying or Very sad Pour les pièces elles-même, tant que tu ne forces rien plus que de raison/nécessaire... pas de soucis.
Pour la remise en route, pas non plus de précaution particulière dues à la T°. Personnellement, par un froid pareil dans un moteur refroidi par air, je préfère utiliser de la 10W40 (pour l'hiver) plutôt que de la 20W50 (pour l'été). Mais là, il semble que ce soit un autre débat et que chacun ait un peu ses propres convictions sur le sujet...
En tout cas, bon courage, la mécanique par des T° glaciales, c'est dur !
cat
Revenir en haut Aller en bas
Kronenbuell67

avatar

Nombre de messages : 4545
Age : 32
Localisation : Alsace
Ma Buell : Béhèmvé S1000RR 2013
Speed triple 1050 R 2012 fullmotherfuckingpowa & XB12S White'n'Red du padre
Date d'inscription : 05/02/2008

MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]   Lun 21 Déc 2009 - 11:43

bounce
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [TUTO] Démontage bras oscillant XB12s [fini]

Revenir en haut Aller en bas

[TUTO] Démontage bras oscillant XB12s [fini]
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» [TUTO] Démontage bras oscillant XB12s [fini]
» TUTO MONTAGE BRAS OSCILLANT ALU 43F SUR 3TB
» démontage bras oscillant SCS
» démontage bras oscillant X1 . . . je cale . . .
» [TUTO] réaliser des tampons de protections fourche + bras oscillant pour 16 € l'ensemble

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
BUELL PASSION INDEX :: FORUM BUELL PASSION :: PROBLEME sur ta BUELL ?-
Sauter vers:
