 [xb]plan du nouvel axe de béquille avec l'ancienne béquille

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Jeu 30 Oct 2008 - 14:54

Arrow l'ancien axe:

orsu2b a écrit:
J'ai le fichier 3D de l'axe de béquille mod. 2004. En rallongeant, le corps de l'axe pour remplacer la partie en M8, ça devrait le faire ...



Arrow le nouvel axe:

si longeur 32, il faudra ajouter une rondelle entre le jonc et la béquille
sinon, prendre 29mm mini et mettre le jonc seul
pour le diamètre 12,5mm, il est préférable de prendre 13mm et precer la béquille en 13, les mèches de 12,5 ne sont pas courante

orsu2b a écrit:
qq chose comme ça :




Arrow perçage de la béquille:

l'ancienne béquille taraudée: ; et la même béquille REpercée:


Arrow le jonc pour arbre de diamètre 11: (d'épaisseur 1,5mm):



Arrow matériau:

greg a écrit:
Mikoune a écrit:
Je dirais attention au choix de la matière.
Quel inox? Si un 304 ou 316, on fait mieux en terme de résistance mécanique.
J'ai sur ma 2004, la nouvelle béquille et je dirais un bonne acier qui va bien avec un zingage pour la corrosion. Histoire de pas faire concurrence au pot d'origine.

en effet un bon XC38 ou 42 est déjà bien costaud et puis un fois graissé ca rouille plus

greg geek
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Ven 28 Nov 2008 - 13:43

mon axe est réalisé en Z30 C13 (du top inoxydable) par mon pôte Greg:

Salut Christophe
Pour le choix de la matière sur le forum il parle du 316L ou le 304 L se sont des inox, mais c’est du chocolat comme matière ...
Le XC38 ou 42 se sont des aciers → risque d’oxydation .le mieux à mon sens est de prendre 42CD 4 T ou encore mieux Z30 C13 ou Z20 C13.

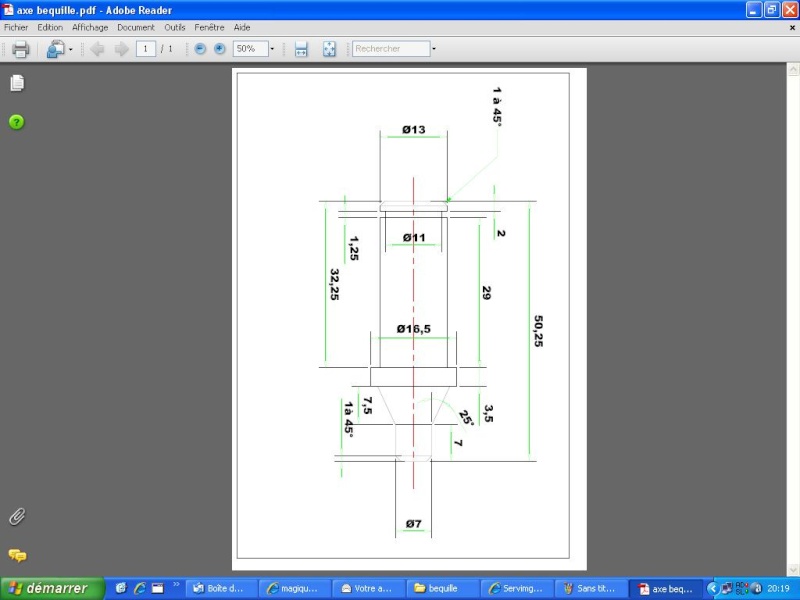

Il manque des cotes sur ton plan, j’en ai refait un.
Pour garder la cote de 29 il faut rallonger l’arbre de 0.25

par contre sur la deuxieme partie de la bequille il ne reste que 3mm en interieur et moins en exterieur piusque c'est conique... je pense que cela tiendra au vue de l'épaisseur.

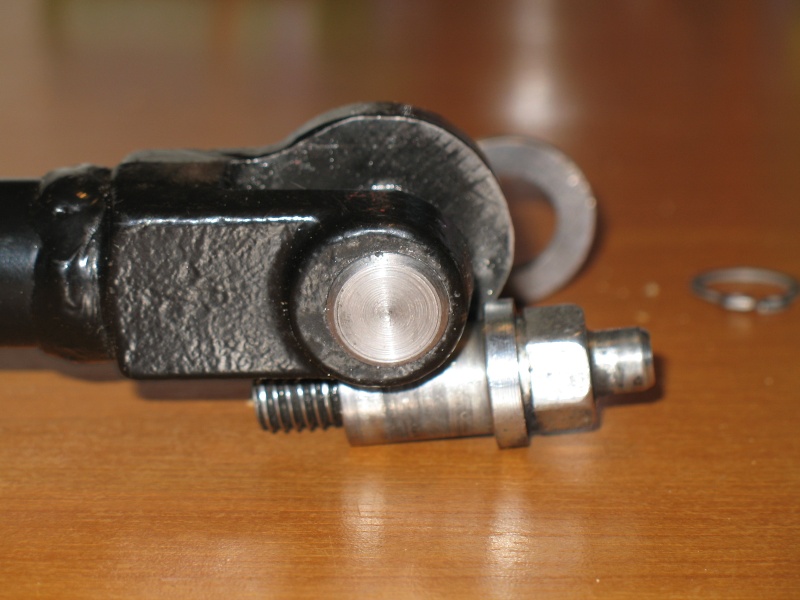

par contre il m'a été recommandé de mettre le type de cerclips en photo, plus de resistance...
pour remettre le ressort l'astuce est de passer un fil de fer (style tire fils) dans le crochet, le tendre avec une pince et ensuite de le faire glisser pour l'enlever ...tu verras c'est hyper simple MAC





Dernière édition par felix6684 le Lun 1 Déc 2008 - 21:41, édité 3 fois
Revenir en haut Aller en bas
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 8:53

et en terme de résistantces mécaniques, ça donne quoi Question
surtout en cisaillement Exclamation

fait un imprimer écran de ton PDF et roule ma poule Wink
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 18:55

j'ai modifié mon texte de départ...
Revenir en haut Aller en bas
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 19:07

appui sur impr.écran
ouvrir paint
appui sur ctrl V

voilà tu as un fichier bmp ou jpeg Wink
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 19:25

voilà j'ai reussi geek
alors que penses tu de l'ensemble guillaume, bien, pas bien..... Question
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12579
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 19:32

felix6684 a écrit:
voilà j'ai reussi geek
alors que penses tu de l'ensemble guillaume, bien, pas bien..... Question

Tu as réussi quoi ? pas d'image :scratch


Dernière édition par orsu2b le Lun 1 Déc 2008 - 21:18, édité 2 fois
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 19:41

si c'est la 4eme photo sur le texte de départ. Wink
Revenir en haut Aller en bas
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 19:55

orsu et moi allons être indulgeant sur la cotation

perso je préfère la cotation GPS ou parallèle Wink
mais pas vraiment accessible pour tout le monde Rolling Eyes faut être balaise pour ça king
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 20:14

guillaume a écrit:
orsu et moi allons être indulgeant sur la cotation

perso je préfère la cotation GPS ou parallèle Wink
mais pas vraiment accessible pour tout le monde Rolling Eyes faut être balaise pour ça king
euh....moi je sais pas jocolor scratch
bon et sinon qu'en pensez vous Question
Revenir en haut Aller en bas
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 20:20

c'est très bien, t'inquiètes Cool

celui qui n'est content n'aura qu'à acheter la nouvelle béquille complète chez HD Razz
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12579
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 21:13

felix6684 a écrit:
si c'est la 4eme photo sur le texte de départ. Wink

Tu pourrais mettre les bornes à chaque image, c'est un peu le foutoir Wink

:Image hébergée par servimg.com Image hébergée par servimg.com Image hébergée par servimg.com Image hébergée par servimg.com


En prévisualisation, je vois les images mais pas dans le post une fois validé
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 21:44

voilà j'ai mi les photos en taille originale... c'est ce que tu voulais ORSU2B Question
....j'essaie juste de faire avancer le SHIMILI Wink
Revenir en haut Aller en bas
Mikoune

avatar

Nombre de messages : 931
Age : 39
Localisation : 37
Ma Buell : A la recherche....
Date d'inscription : 08/05/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 22:04

guillaume a écrit:
et en terme de résistantces mécaniques, ça donne quoi Question
surtout en cisaillement Exclamation


Il faudrait vérifier au niveau valeur. Mais ça doit être sensiblement pareil.
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12579
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 22:04

felix6684 a écrit:
voilà j'ai mi les photos en taille originale... c'est ce que tu voulais ORSU2B Question
....j'essaie juste de faire avancer le SHIMILI Wink

C'est du beau boulot maintenant il n'y a plus d'excuses pour refaire son axe de béquille ...


J'essaye juste de comprendre pourquoi je ne voyais pas tes photos sur le topic alors quand les copiant dans un post et en faisant la prévisualisation, je les vois ...
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12579
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 22:07

guillaume a écrit:
et en terme de résistantces mécaniques, ça donne quoi Question surtout en cisaillement Exclamation

fait un imprimer écran de ton PDF et roule ma poule Wink

c'est sur-dimensionné même avec de l'alu ça doit résister

les anciens axes avaient une amorce de rupture crée par le filetage (en tension) en bout d'axe
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Lun 1 Déc 2008 - 22:11

du coup j'ai un axe de béquille fin 2004 en parfait état à refiler Very Happy .... si çà peut depanner
Revenir en haut Aller en bas
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mar 2 Déc 2008 - 9:51

orsu2b a écrit:
guillaume a écrit:
et en terme de résistantces mécaniques, ça donne quoi Question surtout en cisaillement Exclamation

fait un imprimer écran de ton PDF et roule ma poule Wink

c'est sur-dimensionné même avec de l'alu ça doit résister

les anciens axes avaient une amorce de rupture crée par le filetage (en tension) en bout d'axe

et surtout: c'est fileté jusqu'au bord, sans "congé" (je ne retrouveplus le terme exact scratch ), car il y a une trop grosse différence de diamètre entre l'axe et le bout fileté No


vue la fiabilité légendaire de mos motos, je préfère prendre un coeff de sécurité de 20 What a Face

comme les avions Exclamation
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12579
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mar 2 Déc 2008 - 13:52

guillaume a écrit:
orsu2b a écrit:
guillaume a écrit:
et en terme de résistantces mécaniques, ça donne quoi Question surtout en cisaillement Exclamation

fait un imprimer écran de ton PDF et roule ma poule Wink

c'est sur-dimensionné même avec de l'alu ça doit résister

les anciens axes avaient une amorce de rupture crée par le filetage (en tension) en bout d'axe

et surtout: c'est fileté jusqu'au bord, sans "congé" (je ne retrouveplus le terme exact scratch ), car il y a une trop grosse différence de diamètre entre l'axe et le bout fileté No

gorge de dégagement

vue la fiabilité légendaire de mos motos, je préfère prendre un coeff de sécurité de 20 What a Face

comme les avions Exclamation
Revenir en haut Aller en bas
Pere Fouras

avatar

Nombre de messages : 1265
Age : 63
Ma Buell : Road King 2007
Date d'inscription : 14/01/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mar 2 Déc 2008 - 13:59

guillaume a écrit:
orsu2b a écrit:
guillaume a écrit:
et en terme de résistantces mécaniques, ça donne quoi Question surtout en cisaillement Exclamation

fait un imprimer écran de ton PDF et roule ma poule Wink

c'est sur-dimensionné même avec de l'alu ça doit résister

les anciens axes avaient une amorce de rupture crée par le filetage (en tension) en bout d'axe

et surtout: c'est fileté jusqu'au bord, sans "congé" (je ne retrouveplus le terme exact scratch ), car il y a une trop grosse différence de diamètre entre l'axe et le bout fileté No


vue la fiabilité légendaire de mos motos, je préfère prendre un coeff de sécurité de 20 What a Face

comme les avions Exclamation

Neni, en aviation il est seulement de 6 pour de Pb de poids, c' est pour cela qu' il y a des visites journalières pour détécter les cassures avant qu' elles deviennent problématiques pour la sécurité. silent
Donc, tu fait comme en aviation, à plat ventre tous les jours avec une loupe et pas de PB lol!
Revenir en haut Aller en bas
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mer 3 Déc 2008 - 8:52

j'ai bien sûr exagéré pour le 20 Razz

6 c'est ce que je prenais pour un lève moteur ou un palan Wink

t'es sûr que c'est pas de l'ordre de 12-14 pour les zings Rolling Eyes
parceque 6, moi j'y monte plus affraid
Revenir en haut Aller en bas
orsu2b

avatar

Nombre de messages : 12579
Localisation : Corse
Ma Buell : XB12S 2004 Red
&
M1100 Black
&
SF1099 White
Date d'inscription : 31/08/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mer 3 Déc 2008 - 9:00

guillaume a écrit:
j'ai bien sûr exagéré pour le 20 Razz

6 c'est ce que je prenais pour un lève moteur ou un palan Wink

t'es sûr que c'est pas de l'ordre de 12-14 pour les zings Rolling Eyes
parceque 6, moi j'y monte plus affraid

le poids étant l'ennemi de l'avion, le coef est le plus faible possible mais toutes les contraintes sont prise en compte. Imagine le coef pour les satellites et autres engins qui vont dans l'espace (entre 2 et 5)
Revenir en haut Aller en bas
felix6684

avatar

Nombre de messages : 1824
Age : 50
Localisation : souvent 84...et parfois 05
Ma Buell : xb 12s (2005) White Viper
Date d'inscription : 19/07/2007

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mer 3 Déc 2008 - 10:46

orsu2b a écrit:
guillaume a écrit:
j'ai bien sûr exagéré pour le 20 Razz

6 c'est ce que je prenais pour un lève moteur ou un palan Wink

t'es sûr que c'est pas de l'ordre de 12-14 pour les zings Rolling Eyes
parceque 6, moi j'y monte plus affraid

le poids étant l'ennemi de l'avion, le coef est le plus faible possible mais toutes les contraintes sont prise en compte. Imagine le coef pour les satellites et autres engins qui vont dans l'espace (entre 2 et 5)
et puis au rythme ou sont changer certaines pieces, elles n'ont pas le temps de casser....enfin çà c'est quand elles sont remplacées pale
de nombreuses pieces ont des dates de peremption (même si elle reste sur l'étagere) et cela est valable même pour les pieces usinées, inox.....
Revenir en haut Aller en bas
Régious

avatar

Nombre de messages : 4330
Age : 35
Localisation : Belgique Fleurus
Ma Buell : xb9sx et Yamaha Thundercat
Date d'inscription : 26/05/2008

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mer 3 Déc 2008 - 15:00

On peut vous commander la pièce les gas?
Revenir en haut Aller en bas
http://www.novabirra.com/
guillaume

avatar

Nombre de messages : 15601
Age : 37
Localisation : lille
Ma Buell : pocket buell xb12S
crazy twin garage HD fucker
What a Face
Date d'inscription : 03/09/2006

MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille   Mer 3 Déc 2008 - 22:27

vois plutôt avec la pièces d'origine comme j'ai fait, le tourneur que je connais me le faisais pour quasiment le même prix Wink

Arrow http://buell.actifforum.com/zone-de-transfert-f22/nouvel-axe-de-bequille-sur-ancien-model-06-t11864.htm
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: [xb]plan du nouvel axe de béquille avec l'ancienne béquille

Revenir en haut Aller en bas

[xb]plan du nouvel axe de béquille avec l'ancienne béquille
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Rayure bras oscillant avec béquille d'atelier...
» croquis de montage béquille centrale
» Béquille latéral
» Béquille atelier avant
» Ressort de béquille centrale !!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
BUELL PASSION INDEX :: BASE DE CONNAISSANCE :: PARTIE CYCLE-
Sauter vers:
